サッシ＋自然換気によるメリット。
「ウィンドウブレス」は、サッシと組み合わせて、効率の良い自然換気を可能にする換気スリットです。
特長
安全・安心
就寝時や外出中でも窓を閉めたまま自然換気ができます。
※特殊気象状況下（10m/s以上の風をともなう雨の時）は閉めてください。雨が入り込むおそれがあります。
快適
たて長の開口部により、重力換気が可能です。
開口部がたて長なので、効率的な重力換気が行えます。
重力換気量（計算値）L=1000の換気装置
| 室内外温度差 | 重力換気量 |
| 3℃差 | 2.4m3/ｈ |
| 5℃差 | 3.1m3/ｈ |
花粉フィルターをオプション設定しています。（Option）
花粉を含む大気中の塵埃粒子の68％を除去します。
※JIS B 9908に基づく、粒子捕集率測定で平均捕集効率68％の除去（試験用ダスト15種を使用）
意匠
サッシとの組合せ、バリエーションが豊富です。
自由に窓種を組み合わせられる方立仕様の他、
たて枠仕様として引違い窓、FIX窓を用意しています。
スッキリした意匠がインテリア性を高めます。
従来のような給気グリルが不要となるので壁面がスッキリします。
メンテナンス
室内側からメンテナンスが可能です。
換気口上下のねじをゆるめて、内カバーを開き、ネットのほこりを掃除機などで清掃できます。
性能仕様
「ウィンドウブレス」は、自然の風力のみを利用する、省エネ設計です。
室内側からメンテナンス
換気口上下のねじをゆるめて、内カバーを開き、ネットのほこりを掃除機などで清掃できます。
ウィンドウブレスの換気構造
内部に組み込まれた作動板が開閉スイッチと連動し、換気口を開放して、外気を室内に採り入れます。
室外側換気口
開放状態での性能（参考）
重力換気量（計算値）
L＝1000の換気装置
・室内外温度差 3℃ → 2.4m3/h
・室内外温度差 5℃ → 3.1m3/h
水密性（社内試験値）
10分間の散水試験（4リットル/m2・min）
※内部側に霧状の水滴が入る程度
降雨量240mm/h相当
遮音性能（社内試験値）
・平均音響透過損失：125〜4000Hz
・MTG-70引違い窓（閉鎖）と連窓した場合の平均音響透過損失：13dB程度

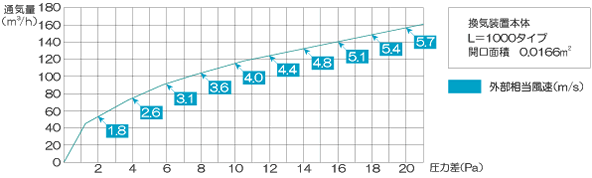

通気量測定値（社内試験値）
耐久性（社内試験値）
開閉スイッチ：3万回作動試験で異常なし。
作動板：3万回作動試験で異常なし。
製作範囲
・700≦H＜1300 換気装置本体（小）L＝500タイプ
・1300≦H≦2400 換気装置本体（大）L＝1000タイプ
標準仕様
材料
オプション
開口自動調節タイプ
花粉フィルター
花粉を含む大気中の塵埃粒子の68％を除去します。
※JIS B 9908に基づく、粒子捕集率測定で平均捕集効率68％の除去（試験用ダスト15種を使用）
商品バリエーション
各性能は窓種・寸法や使用するガラスなどの条件により異なります。
| 性 能 仕 様 | 対 応 枠 | |||||||
| 耐風圧性 | 気密性 | 水密性 | 遮音性※1 | RC | 窓種 | |||
| アングル無 | ||||||||
| MTG-70 ウィンドウブレス 方立仕様 |
一 般 タイプ |
端部 | S-7 | A-4 | W-5 | − | ● | 全窓種 |
| 中間部 | S-7 | A-4 | W-5 | − | ● | 全窓種 | ||
| ウォーキング （ノンレール タイプ） |
端部 | S-7 | A-4 | W-5 | − | ● | 全窓種 | |
| 中間部 | S-7 | A-4 | W-5 | − | ● | 全窓種 | ||
| MTG-70 ウィンドウブレス たて枠仕様 |
階段レール タイプ |
S-7 | A-4 | W-5 | − | ● | 引違い窓 FIX窓 |
|
| ウォーキング （ノンレールタイプ） |
S-7 | A-4 | W-5 | − | ● | 引違い窓 FIX窓 |
||
換気装置本体バリエーション
| タイプ | 種 類 | |
| 換気装置本体 標準仕様 | L＝ 500 |
● 網付（標準）
● 花粉フィルター付 ● 温度制御付 ● 花粉フィルター付・温度制御付 |
| L＝1000 |
※性能はすべて閉鎖時です。
※1 遮音性は連窓する窓の遮音性能に準ずる。
※音場：音波の存在する空間
カラーバリエーション
SLC
シルバー艶消
GMC
シルバーマット
AC
（特注色）
SC
UC
BLC
BC
BDC
BKC
KC
WH
※色調によって製作期間に違いがありますので、当社支店・営業所にお問い合わせください。
